Windchill

产品中心 > PTC

在现今高度竞争、分散在各地的设计与制造环境中,高效管理产品内容已经变得越来越重要了。使用过时版本、丢失文件或不能正确采用工程更改的后果可能非常严重,会导致收入和盈利减少,市场份额下降。

PTC 在帮助制造商实现可持续产品和服务优势方面是公认的领导者。

在为客户实现该价值的过程中,PTC Windchill 发挥了重要的作用。

存储和搜索产品信息

对于设计师和工程师而言,查找产品相关信息一直是他们所面临的最紧迫的问题之一。很多企业经常因为现有系统中的缺陷,而使他们的搜索工作受到阻碍。在网络驱动器上共享文件不允许进行有意义的搜索,也不允许现有内容的重复使用。随着产品复杂性和数量的增加,这种困难也越来越大。

PTC Windchill 是所有产品信息的中央存储库。同样的,对于产品相关内容,例如 CAD 模型、文档、技术插图、嵌入式软件、计算和要求规范,都有一个“单一数据来源”。 PTC Windchill 还可以记住每项内容的整个历史以及内容之间的关系,从而让您能够轻松地回答诸如“谁访问了此内容”、“进行了什么更改”以及“哪些产品使用某个特定元件” 等问题。

为了快速查找内容,从主界面顶部的常规工具栏到部件结构选项卡等功能特定窗口,PTC Windchill 用户界面始终让您能够直接使用搜索与浏览功能。搜索可以是一般的 (例如查找所有以“101”开头的产品),也可以是复杂的(例如,查找在发布的某一日期后由我创建的所有元件)。


管理 PTC Creo 模型

很多企业使用 PTC Windchill 来集中管理通过 PTC 的首要设计软件 PTC Creo 创建的模型。如果您要更改模型,则首先需要从 PTC Windchill“检出”模型以确保一次只能有一名用户更改设计。这将防止同时进行多个可能相互矛盾的更改时导致的混淆。PTC Windchill 还可以让您追踪谁在何时做出哪些更改。这对 CAD 信息提供了重要的控制,确保所有相关方访问及使用最新的设计。


管理多 CAD 设计环境

尽管大多数企业试图在某个 MCAD 建模工具上进行标准化,但是很多企业都不得不管理多种 MCAD 工具,因为他们与多个客户、多个供应商、多个合作伙伴协同工作 — 每一个都使用不同的系统。PTC Windchill 能够与所有主流 MCAD 系统高效率地协同工作,因此可用于存储和控制对所有 MCAD 信息的访问。并且,和 PTC Creo 一样,用户不离开他们原来的 MCAD 环境就可以访问并充分利用 PTC Windchill 的功能(例如检入和检出)。

管理产品结构

产品结构包含指定产品的所有单独部件,也被称为工程物料清单(简称 eBOM)。PTC Windchill 可以定义这种结构并关联所有相关信息,例如材料规格、手册和测试结果。除了可“读取”CAD 模型的能力以外,PTC Windchill 还能导入 CAD 模型并依据 CAD 模型信息生成部件结构。一旦定义,此部件结构就可用于简化任务,例如导出 BOM 以获得供应商报价或将信息传输到 ERP 系统。

对于产品生命周期的不同阶段(例如计划、设计、装配、支持),也可以定义不同的结构。

从本质而言,产品结构在 PTC Windchill 中起框架作用,包含所有驻留内容。


配置管理

PTC Windchill 中的任何具体部件都可以在许多产品结构中重复使用:在其他产品结构中自动引用原始部件定义。同样的,当您在 PTC Windchill 中更改某个部件时,更新后的信息会自动出现在任何使用该部件的产品中。通过重复使用现有内容,此类“构建基块”设计节省了大量时间并提高了整体效率。

版本管理用于在保持部件名称不变的同时追踪所有更改。例如,如果修改了部件 A, 则 PTC Windchill 会将新项目定义为部件 A 第 2 版。

PTC Windchill 能够同时追踪多个版本,因此您可以在以后轻松查看在同一产品中使用了哪些部件版本。对于时间敏感产品,可以在 PTC Windchill 中指派一个有效日期,从而强制在某个日期之前或之后不能使用某个版本。

因为 PTC Windchill 将所有内容汇集到其中央存储库,PTC Windchill 能够轻松地查找和重复使用已经存在的信息。这可以防止任何人意外地生成同一部件的多个定义 — 一种太普遍的现象,可能导致严重后果。

PTC Windchill 还有报告和工具,使得即使在由数百个部件组成的大型装配中,比较部件结构也非常简单。

最后,PTC Windchill 让您能够保留某个时间点的配置,该配置被称为基线。拥有这些历史快照可以很容易地进行“前后”比较。


管理文档(例如 Microsoft Word 或 Adobe PDF)

习惯在共享网络驱动器上存储文档的企业通常在查找文件、确定作者和管理更改方面存在困难。使用与 CAD 文档一起使用的相同工具,例如版本控制和检入 / 检出,PTC Windchill 还能帮助企业高效地管理文档。

通过在“后台”运行 PTC Windchill,很多文档管理活动都可以在 Microsoft Windows 中完成。您可以在 Windows 中浏览 PTC Windchill 内容和文件夹,与查看其他 PC 文件毫无区别。当打开一个 Word 文档时,PTC Windchill 将询问您是否检出文档。编辑文档之后,PTC Windchill 将询问您是否重新检入文档。如果要检入,则 PTC Windchill 将自动捕获所有备注和更改。

此外,PTC Windchill 还能够自动生成和关联其他格式。例如,如果您正在处理一个 Word 文档并且希望同事进行审阅但不更改,您可以将 PTC Windchill 配置为在每次检入 Word 文档时自动生成一个 PDF 副本。

更改管理

很多企业缺乏有效管理更改的流程。由于会临时、偶然地“管理”更改,因此会经常出现困难。事实上,由于习惯于非正式的做法,此类企业甚至反对清晰定义一个更改管理进程的想法 — 即使此类流程对最大程度地获得成功至关重要。

PTC Windchill 以每个人都已经在使用的 CAD 管理功能为基础,向企业提供全面的更改管理。它非常适合现今复杂的制造环境,即承担批准责任的利益相关方通常散布在世界各地。PTC Windchill 确保每一项所需的批准已发生,然后规定一组适当的措施(例如,如果更改得到批准,则自动生成更改通告)。

PTC Windchill 也“知道”在批准更改之前需要获得的支持信息,例如库存、关联成本和分析数据。您也可以定义不同的更改任务顺序(例如,针对设计工程更改的一组步骤:制造团队需要更新模具或确认可制造性时的一组不同的任务)。PTC Windchill 还提供对整个审核流程的完整审计追踪。


项目执行

PTC Windchill 让您能够定义和管理实施项目所需的不同的执行任务。PTC Windchill 确定哪些任务是相关的,哪些可以并行执行,哪些必须按先后顺序执行。PTC Windchill 让您能够确认任务步骤分配有时间表,汇总的任务正按时间表进行。

能够将任务与存储在中央存储库中的相关内容联系在一起是 PTC Windchill 项目执行功能的一个重要方面。例如,如果指定任务要求必须批准一个需求文档,则可以在两者之间建立联系 — 如果分配给某人一个任务,他同时可以访问该文档。有了此类集成,就无需搜索信息……因而不会浪费时间。

因为很多企业已经使用 Microsoft Project,因此 PTC Windchill 与 Microsoft Project 之间进行了双向互动。相应的,您可以选择在 Microsoft Project 中定义任务,然后将信息 “推送”到 PTC Windchill 以进行任务管理操作,反之亦然。

协作

为了在现今分布在各地的企业中形成协作,PTC Windchill 提供了一个中央位置,所有利益相关方,包括不同的外部团队成员(如合作伙伴、供应商和客户)都可以在其中共享诸如设计和其他重要信息等内容。此外,您可以安全地控制每个参与者看到及访问的内容。例如,承包商只能看到产品信息的选定子集 — 或者可以向多个合作伙伴招标,每个合作伙伴只能看到他们的装配图副本。

作为一个协作平台,PTC Windchill 简化了文件交换过程 — 无论文件大小。PTC Windchill 既能直接管理协作活动(例如,让不同大陆上的多名同事能够重复播放 Microsoft PowerPoint),也能管理更多错综复杂的情形(例如,让不同的团队能够并行执行多个设计概念)。

PTC Windchill 的高级功能

本次着重于介绍 PTC Windchill 的核心功能。但是,PTC Windchill 还提供很多高级功能,这些功能可供您在适当的时候应对产品相关挑战。其中包括 :

• 需求可追踪性

• 项目群组合管理

• 质量和可靠性管理

• 软件管理

• 产品变形能力管理

• 数字模型

• 制造过程管理

• 成本管理

• 风险和合规性管理

• 生命周期评估 (LCA)

• 元件和材料管理

• 供应商管理

• 企业互操作性

• 业务报告

• 社会化产品开发

• 服务信息管理

• 备件管理

同样的,本次的其余部分提供了 PTC Windchill 高级功能的相关介绍。

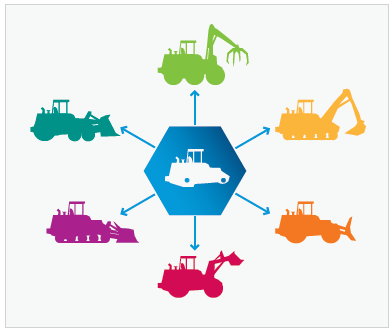

管理一种产品的多种变体

随着越来越多的客户需要产品变体,无论是微妙的还是显著的,企业需要管理越来越多用来定义这些变体的设计和制造数据。例如,一种基本产品可能包含相同的主要部件和设计,但 12 家不同的零售商每一家都可能要求对产品进行各自的“细调”。在以前,这意味着需要 12 种不同的产品定义。

PTC Windchill 能够帮助企业更加有效地管理产品变体中固有的内容复杂性。PTC Windchill 将过载式 BOM(即含有生产某个产品的所有可能变体所需的全部元件)与产品专家就不同的元件如何组合到一起而定义的规则和逻辑的能力结合到一起。产生的结果是每个人都可用来创建有效产品配置的清单。现在,少数人的专业技术可以被大多数人利用。


上下关联设计

PTC Windchill 让您能够检出 CAD 模型或装配图的一部分,而不是整个装配件(这样会立即冻结他人的所有访问)。这种上下关联设计的功能可以显著提高工作效率,因为现在能够同时更新一个装配件的多个部分。例如,一名正在处理汽车前制动器的工程师可以只检出制动器总成的十厘米范围内的那些部分,这样,另一名工程师可以检出汽车的后面部分,并行处理后备箱。

自顶向下设计

如早先讨论的,PTC Windchill 通常用于从先前定义的 CAD 模型中生成部件结构。通过自顶向下设计功能,可以反向完成流程 — 您可以从部件结构中创建 CAD 模型的变型。

此功能有助于提高定期试验新产品和模型变型的企业的工作效率,因为无需每次都创建全新的 CAD 模型。相反,一旦确定了一个部件结构的变型,PTC Windchill 会处理相关信息以在 PTC Creo 中生成一个初始 CAD 模型。然后可以优化模型。

制造过程

工程部与制造部之间存在沟通鸿沟是很常见的。在设计完成并转交生产之前,制造部可能不知道某些工程活动。这些情形阻碍了制造部在设计流程的早期阶段了解并参与设计,而这些活动可以防止重大问题出现在下游 — 例如大量的返工、生产延迟及成本超支。

PTC Windchill 通过提供相同的工具集来管理工程物料清单和制造物料清单的制定、审核及分发,帮助优化产品投放市场的时间。由于工程部和制造部使用同一系统,因而沟通得到了极大的改善。现在,制造相关方可以随时了解新产品设计(在设计还没有最终完成之前)方面的信息。
